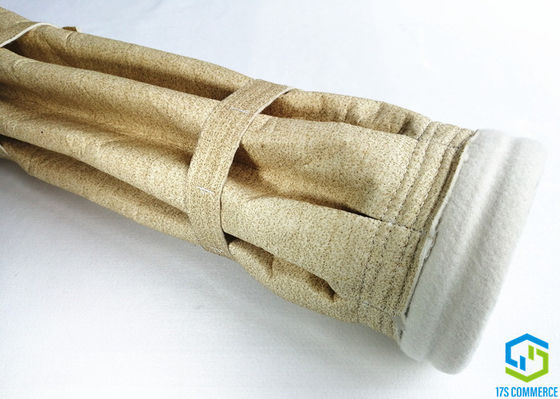

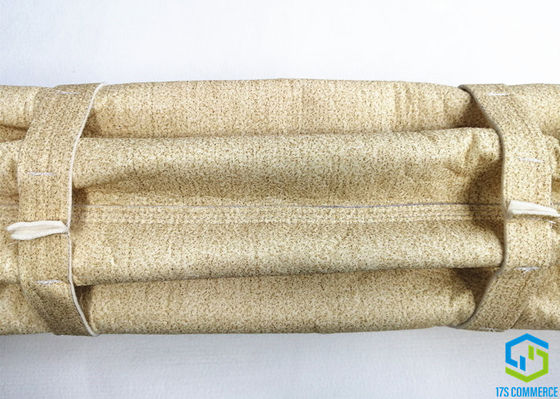

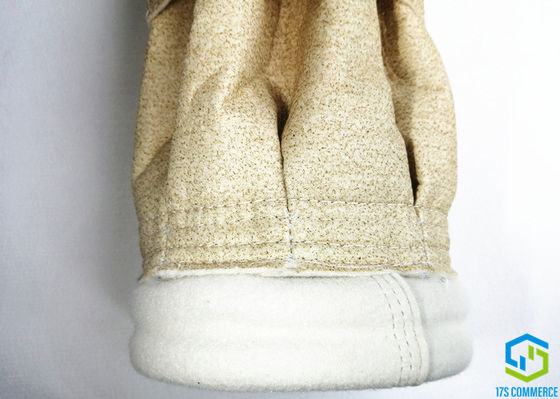

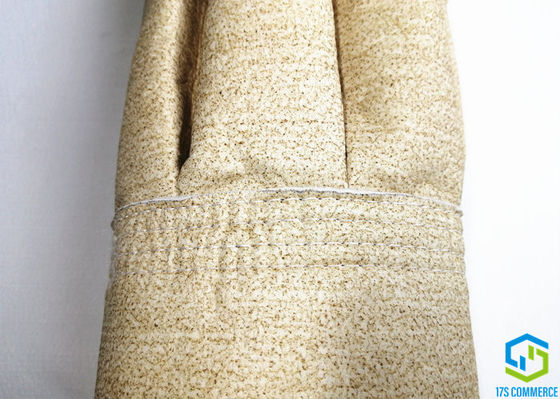

उत्पाद विवरण:
|
| नाम: | अरामिड स्टार बैग | महसूस किया: | ऐक्रेलिक |
|---|---|---|---|
| व्यास: | 120 मिमी, 130 मिमी, 150 मिमी, 155 मिमी, 160 मिमी | प्लीट्स की संख्या: | १२ प्लीट्स |
| सिर: | सील कफ / मनका कफ | धातु घेरा: | 304 स्टेनलेस स्टील |
| तल: | दो परत | लंबाई: | स्वनिर्धारित |
| हाई लाइट: | 150mm Aramid फ़िल्टर बैग,ISO Aramid फ़िल्टर बैग,12 pleats धूल कलेक्टर फ़िल्टर बैग |
||
आर्मीड डस्ट स्टार बैग इकट्ठा करें आर्मीड प्लीट फ़िल्टर बैग विस्तार फ़िल्टर सतह आर्मीड स्टार बैग
विशेषता
स्टार फिल्टर बैग (स्टार बैग) को प्लीट बैग नाम दिया गया है, फिल्टर सतह बैग को भी बढ़ाएं, फिल्टर सतह का विस्तार करने के लिए एक विशेष डिजाइन।स्टार बैग्स को महंगे और बड़े उपकरण परिवर्तनों की आवश्यकता के बिना मौजूदा सिस्टम और प्रक्रिया में एकीकृत करने के लिए डिज़ाइन और विकसित किया गया है।यह उच्च स्तर और सख्त उत्सर्जन आवश्यकता वाले नए बैग हाउस के लिए भी है। प्लीट्स को शीर्ष स्नैप बैंड पर इकट्ठा किया जाता है ताकि स्टारबैग उसी सेल प्लेट छेद में उसी व्यास के मानक बैग के रूप में फिट हो सके जिससे हवा को कपड़े में सार्थक रूप से कम किया जा सके अनुपात।बैग हाउस कलेक्टर के लिए स्टार फिल्टर बैग की एक विस्तृत श्रृंखला प्रदान करना, जो बैग हाउस डस्ट कलेक्टर और ग्रिप के प्रदर्शन, दक्षता और नीचे की रेखा में सुधार करता है।
| अंदाज | स्टार बैग, प्लीट बैग, सतह / क्षेत्र बैग का विस्तार करें | ||
| प्लीट्स नं। | 8 / 12 प्लीट्स | ||
| सामग्री | आर्सीलिक | ||
| व्यास | 130 | मिमी | |
| लंबाई | टीबीडी | मिमी | |
| पट्टा / बैंड | प्रकार | कट लगा पट्टा | |
| चिपकाना | बैग के लिए धागा सिलाई | ||
| चौड़ाई | 25 | मिमी | |
| दूरी | २५० | मिमी | |
| शीर्ष | प्रारंभिक | १२० | मिमी |
| कफ़ | प्रकार | सील कफ | |
| चौड़ाई | 10-12 मिमी | ||
| मोटाई | 8-10 मिमी | ||
| दूरी | 4-8 मिमी | ||
| धातु घेरा | शीर्ष के अंदर | हां | |
| सामग्री | ३०४ स्टेनलेस स्टील | ||
| चौड़ाई | 25-30 मिमी | ||
| ठीक कर | बैग शरीर के लिए सीना | ||
| बूट / नीचे | व्यास | 130 | मिमी |
| ऊंचाई | 100-120 | मिमी | |
| सुदृढीकरण | दो परतें | ||
| निचला डिस्क | दो परतें | ||
| धातु घेरा | नहीं, 20-25 मिमी 304 स्टेनलेस स्टील यदि हाँ | ||
| ठीक कर | बैग शरीर के लिए सीना | ||
| सीवन | प्रकार | धागा सिलाई | |
| बैग पैनल / बॉडी | ट्रिपल पंक्तियों सिलाई | ||
| कफ पैनल | 2 डबल पंक्तियाँ सिलाई | ||
| ऊपरी बूट | 2 डबल पंक्तियाँ सिलाई | ||
| बूट बॉटम | डबल पंक्तियाँ सिलाई | ||
| पैक | पाली बैग और फूस, या गत्ते का डिब्बा और फूस; | ||
लाभ
स्टार फिल्टर बैग फिल्टर सतह का विस्तार करते हैं, सामान्य दौर वाले की तुलना में बढ़ते फिल्टर क्षेत्र नीचे हैं,
फ़िल्टर क्षेत्र बढ़ रहा है (%)
| फिल्टर सतह | डायनामटर मिमी | बैग की लंबाई | |||||
| 1m | 2m | 3मी | 4m | 5m | 6 | ||
| 8 प्लीट्स | १२० | 38.64 | 55.97 | 61.75 | 64.64 | 66.37 | 67.52 |
| 130 | 42.09 | 59.85 | 65.77 | 68.73 | 70.50 | ७१.६९ | |
| १५० | 54.06 | 73.31 | 79.73 | 82.94 | ८४.८७ | ८६.१५ | |
| 160 | 73.57 | 95.26 | १०२.४९ | 106.11 | 108.28 | 109.73 | |
| १२ प्लीट्स | १२० | 70.91 | ९२.२८ | 99.40 | १०२.९६ | १०५.१० | 106.52 |
| 130 | 74.82 | 96.67 | १०३.९५ | १०७.५९ | 109.78 | १११.२४ | |
| १५० | 72.23 | ९३.७६ | 100.93 | 104.52 | 106.68 | 108.11 | |
इसलिए
• लंबा बैग सेवा जीवन
• उत्पादन क्षमता बढ़ाने के लिए मौजूदा धूल संग्रहकर्ताओं की हवा की मात्रा बढ़ाएं
• कम उत्सर्जन
• ऊर्जा की खपत कम करें
• संचालन लागत कम करें
• दबाव कम करें
• कम नाड़ी जेट दबाव और आवृत्ति
• छोटा बैग हाउस और बिल्डिंग एरिया
• फ़िल्टर वेग कम करें

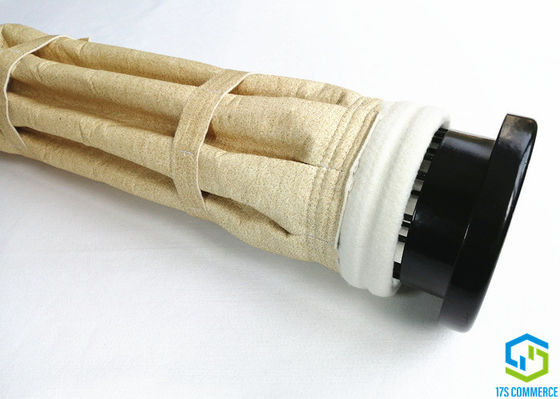

स्टार बैग और पिंजरों का मैच
स्टार फिल्टर केज विशेष रूप से स्टार बैग फिट करने के लिए डिज़ाइन किए गए हैं, जो टाइट मैच वाले सामान्य लोगों की तरह नहीं हैं।स्टार केज स्टार बैग का एक प्रकार का ढीला मैच है, जो डीशिंग के लिए अच्छा है।
स्टार बैग और स्टार केज का मैच
| केज प्लीट्स | तार मात्रा | व्यास (मिमी) | टिप्पणी | |
| पिंजरा | थैला | |||
| 8 प्लीट्स | 16 | 110 | १२० | 3.5 या 4 मिमी लंबवत तार, हम व्यास 110 और 120 मिमी . के लिए 8 पीसी लंबवत तार भी कर सकते हैं |
| १२० | 130 | |||
| १३८ | १५० | |||
| 144 | १५५ | |||
| १५० | 160 | |||
| १२ प्लीट्स | 12 | 110 | १२० | 4 मिमी लंबवत तार |
| १२० | 130 | |||
| १३८ | १५० | |||
| १० प्लीट्स | 10 | 110 | १२० | 4 मिमी लंबवत तार |
| १२० | 130 | |||
| १३८ | १५० | |||
| 144 | १५५ | |||
| १५० | 160 | |||
आवेदन
| पौधा | स्टार बैग और केज | आवेदन |
| एल्यूमिनियम संयंत्र | पी.ई | इलेक्ट्रोलिसिस धूआं |
| पी पी एस | एल्यूमीनियम हाइड्रॉक्साइड कैल्सीनेशन | |
| सीमेंट कारख़ाना | पी.ई | सीमेंट मिल, क्रशिंग मैकिन, चमड़े की बेल्ट आदि |
| एंटीस्टेटिक के साथ पीई | कोयला मिल | |
| पी -84 | भट्ठा बैक एंड | |
| मेटा आर्मीड | भट्ठा सिर | |
| पावर सेशन | पी पी एस | बॉयलर टेल गैस |
| इस्पात संयंत्र | पी.ई | कास्टिंग हाउस, अयस्क बंकर, सिंटरिंग मशीन एंड, तैयार उत्पाद परिवहन |
| ऐक्रेलिक | लावा अंतर | |
| मेटा आर्मीड | रोटरी भट्टी | |
| पीपीएस/एक्रिलिक | सिंटरिंग मशीन हेड | |
| रासायनिक संयंत्र | PTFE, मेटा aramid | उच्च तापमान और संक्षारक विश्वास |
| अलौह धातु स्मेल्ट प्लांट | पी -84 | एल्युमिनियम मेल्टिंग, कॉपर फर्नेस, गोल्ड स्मेल्टिंग आदि |
| कार्बन ब्लैक प्लांट | पीई, पीई पीटीएफई टुकड़े टुकड़े के साथ | ग्राइंडर मशीन |
| कांच का पौधा | PTFE, PTFE मिश्रित P84 बैग |
