उत्पाद विवरण:
|
| सामग्री: | हल्का स्टील | उपचार समाप्त करें: | सिलिकॉन कोटिंग |
|---|---|---|---|
| मकड़ियों: | तार मकड़ी | व्यास: | 120 मिमी |
| pleats: | 12 प्लीट्स | लंबवत तार की संख्या: | 12 पीसी |
| शीर्ष कैप: | यू आकार निकला हुआ किनारा टोपी | टोकरा: | स्टील का टोकरा |
| उत्पत्ति के प्लेस: | चीन | MOQ: | बातचीत योग्य |
| शिपिंग तारीख: | बातचीत योग्य | भुगतान शर्तें: | टी/टीएल/सी |
| हाई लाइट: | निकला हुआ किनारा कैप स्टार फ़िल्टर पिंजरों,यू आकार स्टार फ़िल्टर पिंजरों,निकला हुआ किनारा कैप फिल्टर बैग पिंजरों |
||

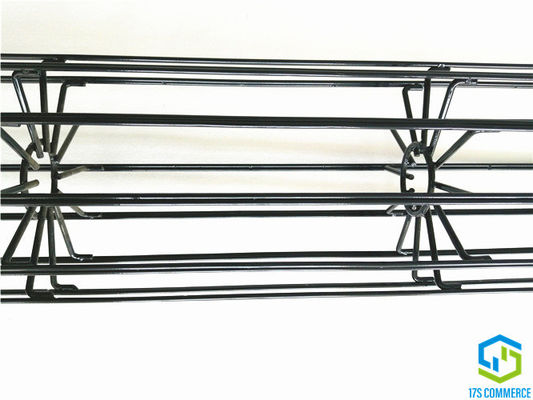

यू आकार निकला हुआ किनारा कैप 12 रे स्टार केज सिलिकॉन कोटिंग प्लीट केज 120 मिमी स्पाइडर केज कार्बन स्टील बैग हाउस केज
1. विशिष्टता
स्टार केज, जिसे प्लीट केज, स्पाइडर केज भी कहा जाता है, बैग की हड्डी और ढांचा है, जो बैग को चलाने का समर्थन करता है, विशेष रूप से डिज़ाइन किया गया है और स्टार बैग के लिए बनाया गया है।स्टार केज को विशेष सपोर्टिंग रिंग्स (मकड़ियों) द्वारा वेल्ड किया जाता है।हम स्टार केज के डिजाइन, विकास और प्रक्रिया में विशिष्ट हैं।हमारे पास खुद की स्ट्रेच लाइन, कट लाइन, वेल्ड लाइन, कोटिंग लाइन और चेक उपकरण हैं।बैग हाउस कलेक्टर के लिए स्टार फिल्टर केज की एक विस्तृत श्रृंखला प्रदान करना, जो बैग हाउस डस्ट कलेक्टर और ग्रिप के प्रदर्शन, दक्षता और नीचे की रेखा में सुधार करता है।
यू-शेप टॉप कैप स्टार / प्लीट फिल्टर केज का एक हिस्सा है, हमारे यू शेप फ्लेंज कैप का हेहगेट 55 मिमी है जो कि पारंपरिक केज टॉप कैप का उपयोग करने से अधिक है।यह बैग को बेहतर सुरक्षा प्रदान करता है, स्टार बैग कफ को कवर करता है और सेल प्लेट खोलने में पिंजरे और बैग को ठीक करता है।हमारे यू आकार निकला हुआ किनारा मानक आकार (आंतरिक / बाहरी व्यास) 110/148 मिमी, 120/160 मिमी, 138/185 मिमी, 144/185 मिमी, 150/194 मिमी हैं।
2. उत्पाद विवरण
| अंदाज | स्टार केज / प्लीट केज / स्पाइडर केज | ||
| प्लीट्स नं। | 12 प्लीट्स | ||
| सामग्री | Q235 माइल्ड स्टील | ||
| व्यास | 120 | मिमी | |
| लंबवत तार | संख्या | 12 | पीसी |
| मोटाई | 4 | मिमी | |
| मकड़ी | प्रकार | वायर | |
| मोटाई | 4 | मिमी | |
| दूरी | 150-250 | मिमी | |
| लंबाई | टीबीडी | मिमी | |
| संरचना | एक खंड | ||
| जुड़ने का तरीका | नहीं | ||
| शीर्ष कैप | प्रकार | वेल्ड यू आकार शीर्ष टोपी | |
| आकार | 120/160 | मिमी | |
| मोटाई | 1-1.2 | मिमी | |
| ठीक कर | पिंजरे में वेल्ड | ||
| वेंचुरी | आकार | नहीं | मिमी |
| मोटाई | 1 | मिमी | |
| ठीक कर | शीर्ष टोपी के लिए वेल्ड | ||
| निचला कैप | प्रकार | नीचे की टोपी दबाएं | |
| आकार | 112 | मिमी | |
| मोटाई | नहीं | मिमी | |
| ठीक कर | नहीं | ||
| परिष्करण | प्रकार | सिलिकॉन कोटिंग | |
| मोटाई | 90-140 | उम | |
| रंग | काला | ||
| पैक | स्टील का टोकरा | ||
3. एफ़ायदा
स्टार फिल्टर बैग फिल्टर सतह का विस्तार करते हैं, सामान्य दौर वाले की तुलना में बढ़ते फिल्टर क्षेत्र नीचे हैं,
फ़िल्टर क्षेत्र बढ़ रहा है (%)
| फिल्टर सतह | डायनामटर मिमी | बैग की लंबाई | |||||
| 1m | 2m | 3मी | 4m | 5m | 6 | ||
| 8 प्लीट्स | 120 | 38.64 | 55.97 | 61.75 | 64.64 | 66.37 | 67.52 |
| 130 | 42.09 | 59.85 | 65.77 | 68.73 | 70.50 | 71.69 | |
| 150 | 54.06 | 73.31 | 79.73 | 82.94 | 84.87 | 86.15 | |
| 160 | 73.57 | 95.26 | 102.49 | 106.11 | 108.28 | 109.73 | |
| 12 प्लीट्स | 120 | 70.91 | 92.28 | 99.40 | 102.96 | 105.10 | 106.52 |
| 130 | 74.82 | 96.67 | 103.95 | 107.59 | 109.78 | 111.24 | |
| 150 | 72.23 | 93.76 | 100.93 | 104.52 | 106.68 | 108.11 | |
इसलिए
• लंबा बैग सेवा जीवन
• उत्पादन क्षमता बढ़ाने के लिए मौजूदा धूल संग्रहकर्ताओं की हवा की मात्रा बढ़ाएं
• कम उत्सर्जन
• ऊर्जा की खपत कम करें
• संचालन लागत कम करें
• दबाव कम करें
• कम नाड़ी जेट दबाव और आवृत्ति
• छोटा बैग हाउस और बिल्डिंग एरिया
• फ़िल्टर वेग कम करें
4. उत्पाद प्रवाह
5.पिंजरों का पैक
पिंजरे के लिए हमारा मानक पैक स्टील का टोकरा है जो ट्यूब स्टील से बना होता है और टोकरा के नीचे स्टील प्लेट रखी जाती है।टोकरा की चौड़ाई 1140 मिमी से अधिक नहीं है, इसलिए टोकरा को कंटेनर की चौड़ाई के अनुसार दो टुकड़ों में लोड किया जा सकता है, और टोकरा की ऊंचाई पिंजरे की मात्रा और कंटेनर के प्रकार के अधीन होती है।जब पिंजरे में रखा जाता है तो हम उद्घाटन को सील कर देते हैं। इस प्रकार का टोकरा डिजाइन पिंजरे की रक्षा कर सकता है और लंबी दूरी और समय के परिवहन को सहन कर सकता है।
