यू आकार निकला हुआ किनारा कैप 12 रे 120 मिमी स्टार फ़िल्टर पिंजरे

यू आकार निकला हुआ किनारा कैप 12 रे स्टार केज सिलिकॉन कोटिंग प्लीट केज 120 मिमी स्पाइडर केज कार्बन स्टील बैग हाउस केज

1. विशिष्टता

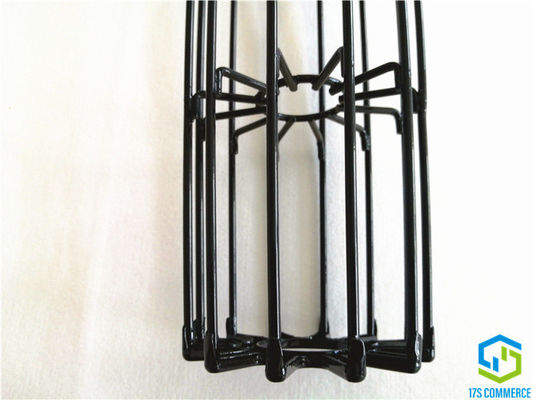

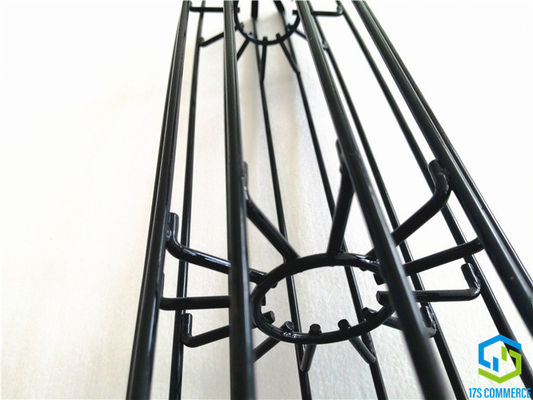

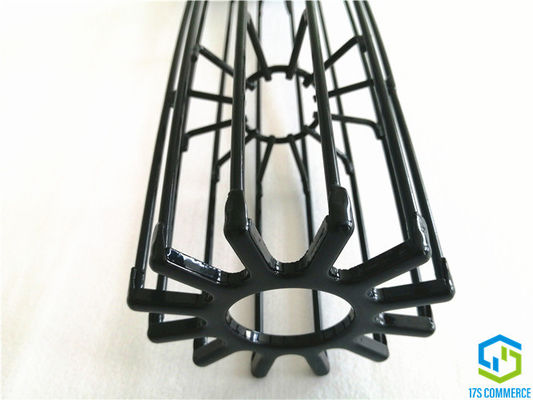

स्टार केज, जिसे प्लीट केज, स्पाइडर केज भी कहा जाता है, बैग की हड्डी और ढांचा है, जो बैग को चलाने का समर्थन करता है, विशेष रूप से डिज़ाइन किया गया है और स्टार बैग के लिए बनाया गया है।स्टार केज को विशेष सपोर्टिंग रिंग्स (मकड़ियों) द्वारा वेल्ड किया जाता है।हम स्टार केज के डिजाइन, विकास और प्रक्रिया में विशिष्ट हैं।हमारे पास खुद की स्ट्रेच लाइन, कट लाइन, वेल्ड लाइन, कोटिंग लाइन और चेक उपकरण हैं।बैग हाउस कलेक्टर के लिए स्टार फिल्टर केज की एक विस्तृत श्रृंखला प्रदान करना, जो बैग हाउस डस्ट कलेक्टर और ग्रिप के प्रदर्शन, दक्षता और नीचे की रेखा में सुधार करता है।

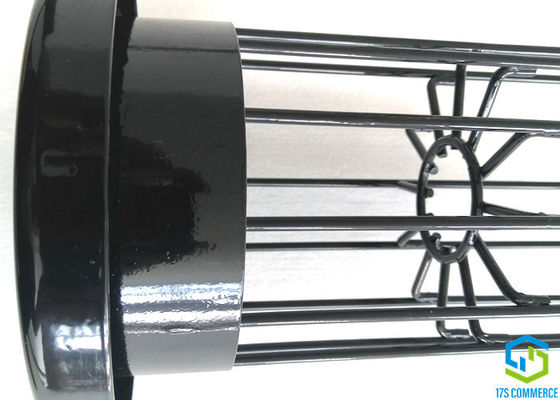

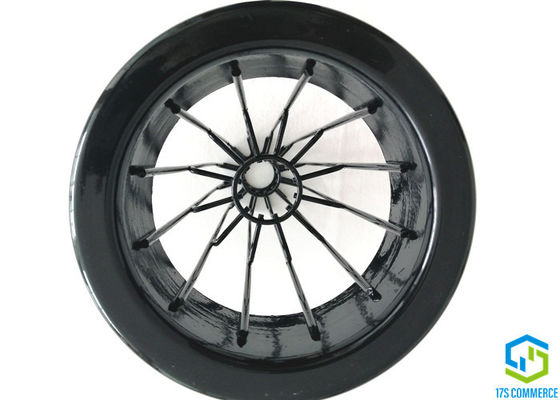

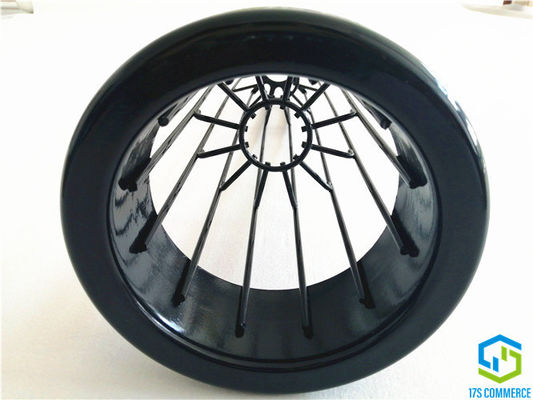

यू-शेप टॉप कैप स्टार / प्लीट फिल्टर केज का एक हिस्सा है, हमारे यू शेप फ्लेंज कैप का हेहगेट 55 मिमी है जो कि पारंपरिक केज टॉप कैप का उपयोग करने से अधिक है।यह बैग को बेहतर सुरक्षा प्रदान करता है, स्टार बैग कफ को कवर करता है और सेल प्लेट खोलने में पिंजरे और बैग को ठीक करता है।हमारे यू आकार निकला हुआ किनारा मानक आकार (आंतरिक / बाहरी व्यास) 110/148 मिमी, 120/160 मिमी, 138/185 मिमी, 144/185 मिमी, 150/194 मिमी हैं।

2. उत्पाद विवरण

अंदाज	स्टार केज / प्लीट केज / स्पाइडर केज
प्लीट्स नं।	१२ प्लीट्स
सामग्री	Q235 माइल्ड स्टील
व्यास	१२०		मिमी
लंबवत तार	संख्या	12	पीसी
	मोटाई	4	मिमी
मकड़ी	प्रकार	वायर
	मोटाई	4	मिमी
	दूरी	150-250	मिमी
लंबाई	टीबीडी		मिमी
संरचना	एक खंड
जुड़ने का तरीका	नहीं
शीर्ष कैप	प्रकार	वेल्ड यू आकार शीर्ष टोपी
	आकार	१२०/१६०	मिमी
	मोटाई	1-1.2	मिमी
	ठीक कर	पिंजरे में वेल्ड
वेंचुरी	आकार	नहीं	मिमी
	मोटाई	1	मिमी
	ठीक कर	शीर्ष टोपी के लिए वेल्ड
निचला कैप	प्रकार	नीचे की टोपी दबाएं
	आकार	112	मिमी
	मोटाई	नहीं	मिमी
	ठीक कर	नहीं
परिष्करण	प्रकार	सिलिकॉन कोटिंग
	मोटाई	90-140	उम
	रंग	काला
पैक	स्टील का टोकरा

3. एफ़ायदा

स्टार फिल्टर बैग फिल्टर सतह का विस्तार करते हैं, सामान्य दौर वाले की तुलना में बढ़ते फिल्टर क्षेत्र नीचे हैं,

फ़िल्टर क्षेत्र बढ़ रहा है (%)

इसलिए
• लंबा बैग सेवा जीवन

• उत्पादन क्षमता बढ़ाने के लिए मौजूदा धूल संग्रहकर्ताओं की हवा की मात्रा बढ़ाएं

• कम उत्सर्जन

• ऊर्जा की खपत कम करें

• संचालन लागत कम करें

• दबाव कम करें

• कम नाड़ी जेट दबाव और आवृत्ति

• छोटा बैग हाउस और बिल्डिंग एरिया

• फ़िल्टर वेग कम करें


4. उत्पाद प्रवाह

5.पिंजरों का पैक

पिंजरे के लिए हमारा मानक पैक स्टील का टोकरा है जो ट्यूब स्टील से बना होता है और टोकरा के नीचे स्टील प्लेट रखी जाती है।टोकरा की चौड़ाई 1140 मिमी से अधिक नहीं है, इसलिए टोकरा को कंटेनर की चौड़ाई के अनुसार दो टुकड़ों में लोड किया जा सकता है, और टोकरा की ऊंचाई पिंजरे की मात्रा और कंटेनर के प्रकार के अधीन होती है।जब पिंजरे में रखा जाता है तो हम उद्घाटन को सील कर देते हैं। इस प्रकार का टोकरा डिजाइन अच्छी तरह से पिंजरे की रक्षा कर सकता है और लंबी दूरी और समय के परिवहन को सहन कर सकता है।
