उत्पाद विवरण:
|
सामग्री: | नरम इस्पात | उपचार समाप्त करें: | कैटफोरेसिस कोटिंग |
---|---|---|---|
मकड़ियों: | तार मकड़ी | व्यास: | 120 मिमी |
pleats: | 8 प्लीट्स | लंबवत तार की संख्या: | 16pcs |
शीर्ष कैप: | यू आकार निकला हुआ किनारा टोपी | टोकरा: | स्टील क्रेट |
उत्पत्ति के प्लेस: | चीन | MOQ: | बातचीत योग्य |
शिपिंग तारीख: | बातचीत योग्य | भुगतान की शर्तें: | टी / टी एल / सी |
हाई लाइट: | ब्लास्ट प्रोटेक्शन प्लीट फिल्टर केज,8 रे प्लीट फिल्टर केज,माइल्ड स्टील फिल्टर बैग केज |

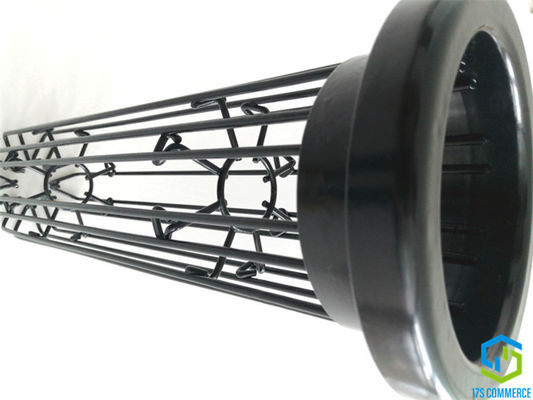

ब्लास्ट प्रोटेक्शन 8 रे स्टार केज कैटाफोरेसिस कोटिंग प्लीट केज 120 मिमी स्पाइडर केज कार्बन स्टील बैग हाउस केज
1. विशिष्टता

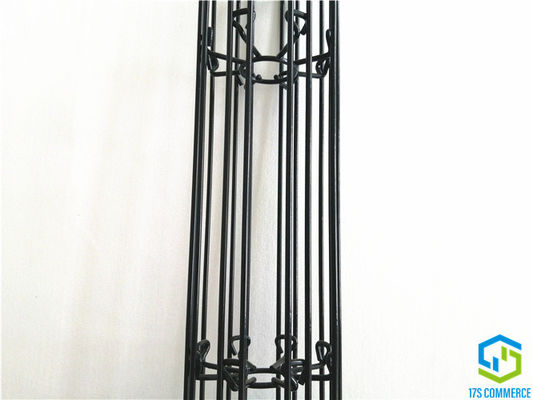

स्टार केज, जिसे प्लीट केज, स्पाइडर केज भी कहा जाता है, बैग की हड्डी और ढांचा है, जो बैग को चलाने का समर्थन करता है, विशेष रूप से डिज़ाइन किया गया है और स्टार बैग के लिए बनाया गया है।स्टार केज को विशेष सपोर्टिंग रिंग्स (मकड़ियों) द्वारा वेल्ड किया जाता है।हम स्टार केज के डिजाइन, विकास और प्रक्रिया में विशिष्ट हैं।हमारे पास खुद की स्ट्रेच लाइन, कट लाइन, वेल्ड लाइन, कोटिंग लाइन और चेक उपकरण हैं।बैग हाउस कलेक्टर के लिए स्टार फिल्टर केज की एक विस्तृत श्रृंखला प्रदान करना, जो बैग हाउस डस्ट कलेक्टर और ग्रिप के प्रदर्शन, दक्षता और नीचे की रेखा में सुधार करता है।
वैद्युतकणसंचलन कोटिंग (ई-कोटिंग या इलेक्ट्रो कोटिंग) एक द्रव स्नान में धातु के हिस्सों को डुबोने की एक प्रक्रिया है, जहां एक विद्युत आवेश द्रव में पेंट या एपॉक्सी कणों को भाग की सतह पर खींचता है।प्रक्रिया इलेक्ट्रोप्लेटिंग धातु के समान है।ई-कोटिंग में, पेंट की एक समान, निरंतर फिल्म भाग पर खींची जाती है, और मोटाई को वर्तमान और विसर्जन की अवधि को बदलकर नियंत्रित किया जाता है।
2. डेटाशीट
अंदाज | स्टार केज / प्लीट केज / स्पाइडर केज | ||
प्लीट्स नं। | 8 प्लीट्स | ||
सामग्री | Q235 माइल्ड स्टील | ||
व्यास | १२० | मिमी | |
लंबवत तार | संख्या | 16 | पीसी |
मोटाई | 4 | मिमी | |
मकड़ी | प्रकार | वायर | |
मोटाई | 4 | मिमी | |
दूरी | 150-250 | मिमी | |
लंबाई | टीबीडी | मिमी | |
संरचना | एक खंड | ||
जुड़ने का तरीका | नहीं | ||
शीर्ष कैप | प्रकार | वेल्ड यू आकार शीर्ष टोपी | |
आकार | १२०/१६० | मिमी | |
मोटाई | 1-1.2 | मिमी | |
ठीक कर | पिंजरे में वेल्ड | ||
वेंचुरी | आकार | नहीं | मिमी |
मोटाई | 1 | मिमी | |
ठीक कर | शीर्ष टोपी के लिए वेल्ड | ||
निचला कैप | प्रकार | वायर बेंट इनवर्डर | |
आकार | १२० | मिमी | |
मोटाई | नहीं | मिमी | |
ठीक कर | नहीं | ||
परिष्करण | प्रकार | कैटफोरेसिस कोटिंग | |
मोटाई | 90-140 | उम | |
रंग | काला | ||
पैक | स्टील का टोकरा |
3. एफ़ायदा
स्टार फिल्टर बैग फिल्टर सतह का विस्तार करते हैं, सामान्य दौर वाले की तुलना में बढ़ते फिल्टर क्षेत्र नीचे हैं,
फ़िल्टर क्षेत्र बढ़ रहा है (%)
फिल्टर सतह | डायनामटर मिमी | बैग की लंबाई | |||||
1m | 2m | 3मी | 4m | 5m | 6 | ||
8 प्लीट्स | १२० | 38.64 | 55.97 | 61.75 | 64.64 | 66.37 | 67.52 |
130 | 42.09 | 59.85 | 65.77 | 68.73 | 70.50 | ७१.६९ | |
१५० | 54.06 | 73.31 | 79.73 | 82.94 | ८४.८७ | ८६.१५ | |
160 | 73.57 | 95.26 | १०२.४९ | 106.11 | 108.28 | 109.73 | |
१२ प्लीट्स | १२० | 70.91 | ९२.२८ | 99.40 | १०२.९६ | १०५.१० | 106.52 |
130 | 74.82 | 96.67 | १०३.९५ | १०७.५९ | 109.78 | १११.२४ | |
१५० | 72.23 | ९३.७६ | 100.93 | 104.52 | 106.68 | 108.11 |
इसलिए
• लंबा बैग सेवा जीवन
• उत्पादन क्षमता बढ़ाने के लिए मौजूदा धूल संग्रहकर्ताओं की हवा की मात्रा बढ़ाएं
• कम उत्सर्जन
• ऊर्जा की खपत कम करें
• संचालन लागत कम करें
• दबाव कम करें
• कम नाड़ी जेट दबाव और आवृत्ति
• छोटा बैग हाउस और बिल्डिंग एरिया
• फ़िल्टर वेग कम करें
4.पिंजरों का पैक
पिंजरे के लिए हमारा मानक पैक स्टील का टोकरा है जो ट्यूब स्टील से बना होता है और टोकरा के नीचे स्टील प्लेट रखी जाती है।टोकरा की चौड़ाई 1140 मिमी से अधिक नहीं है, इसलिए टोकरा को कंटेनर की चौड़ाई के अनुसार दो टुकड़ों में लोड किया जा सकता है, और टोकरा की ऊंचाई पिंजरे की मात्रा और कंटेनर के प्रकार के अधीन होती है।जब पिंजरे में रखा जाता है तो हम उद्घाटन को सील कर देते हैं। इस प्रकार का टोकरा डिजाइन अच्छी तरह से पिंजरे की रक्षा कर सकता है और लंबी दूरी और समय के परिवहन को सहन कर सकता है।
