उत्पाद विवरण:
|
| सामग्री: | स्टेनलेस स्टील | आवेदन: | बैग हाउस धूल इकट्ठा |
|---|---|---|---|
| मकड़ियों: | तार मकड़ी | व्यास: | 120 मिमी |
| pleats: | 8 प्लीट्स | लंबवत तार की संख्या: | 16pcs |
| शीर्ष कैप: | यू आकार निकला हुआ किनारा टोपी | टोकरा: | स्टील क्रेट |
| उत्पत्ति के प्लेस: | चीन | MOQ: | बातचीत योग्य |
| शिपिंग तारीख: | बातचीत योग्य | भुगतान की शर्तें: | टी / टी एल / सी |
| हाई लाइट: | 8 रे स्टेनलेस स्टील फिल्टर पिंजरे,स्टेनलेस स्टील फिल्टर पिंजरे 120 मिमी,SS304 धूल कलेक्टर पिंजरे; |
||

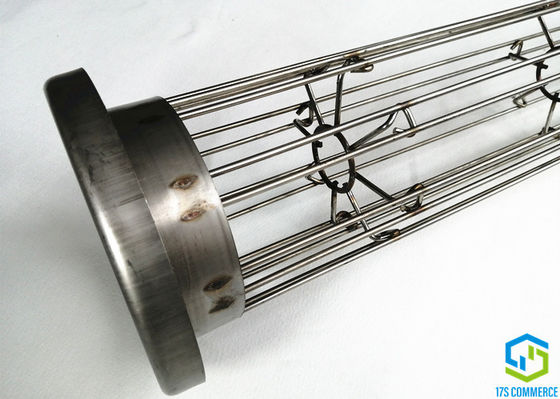

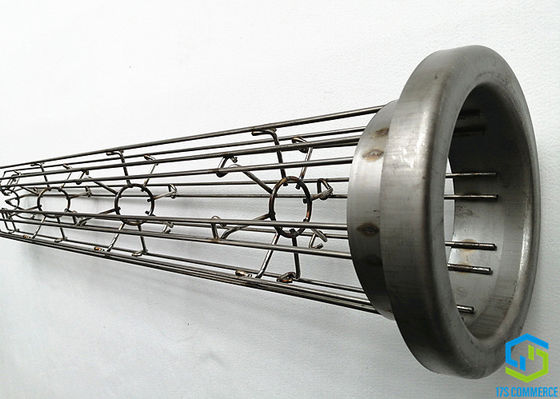

304SS 8 रे स्टार फ़िल्टर केज स्टेनलेस स्टील प्लीट केज 120 मिमी 316SS स्पाइडर केज बैग हाउस केज
1. विशिष्टता
स्टार केज, जिसे प्लीट केज, स्पाइडर केज भी कहा जाता है, बैग की हड्डी और ढांचा है, जो बैग को चलाने का समर्थन करता है, विशेष रूप से डिज़ाइन किया गया है और स्टार बैग के लिए बनाया गया है।स्टार केज को विशेष सपोर्टिंग रिंग्स (मकड़ियों) द्वारा वेल्ड किया जाता है।हम स्टार केज के डिजाइन, विकास और प्रक्रिया में विशिष्ट हैं।हमारे पास खुद की स्ट्रेच लाइन, कट लाइन, वेल्ड लाइन, कोटिंग लाइन और चेक उपकरण हैं।बैग हाउस कलेक्टर के लिए स्टार फिल्टर केज की एक विस्तृत श्रृंखला प्रदान करना, जो बैग हाउस डस्ट कलेक्टर और ग्रिप के प्रदर्शन, दक्षता और नीचे की रेखा में सुधार करता है।
प्लीट (स्टार) फिल्टर बैग में एक अंदरूनी सपोर्ट कंस्ट्रक्शन, स्टार केज है।यह तारा (मकड़ी) पिंजरा माइल्ड स्टील, स्टेनलेस स्टील, जस्ती तार से बनाया जा सकता है।स्टार/प्लीट/स्पाइडर केज में प्रत्येक तारे का बिंदु बनाने के लिए पिंजरे की लंबाई के समानांतर चलने वाले तार होते हैं, ये छड़ें, प्रत्येक किरण के लिए दो, केंद्र स्टार/प्लीट आकृतियों (मकड़ी के आकार का समर्थन करने वाली अंगूठी, जिसे मकड़ी कहा जाता है) से जुड़ी होती हैं। शॉर्ट), जो नियमित अंतराल पर तारे (मकड़ी) के पिंजरे की लंबाई के नीचे रखे जाते हैं।किरणों की युक्तियों को बनाने वाली छड़ें, तारे की किरण के प्रत्येक तरफ एक बिंदु के करीब स्थित होती हैं।फिल्टर सामग्री में यांत्रिक घर्षण को कम करने के लिए, उनके बीच एक जगह है जो एक तेज सितारा बिंदु को रोकता है।फिल्टर स्टार/प्लीट बैग केवल इनके किनारों के साथ पिंजरे को छूता है, जो यांत्रिक क्षति को भी कम करता है और प्लीट/स्टार बैग को पूरी तरह से निस्पंदन सतह के रूप में उपयोग करने की अनुमति देता है।स्टार/मकड़ी पिंजरों का निर्माण एक्सट्रूडेड एल्यूमीनियम या प्लास्टिक प्रोफाइल से भी किया जा सकता है।प्रोफाइल में प्रत्येक स्टार बिंदु पर एक इंडेंटेशन होता है, ताकि फिल्टर सामग्री एक तेज बिंदु के बजाय दो गोल किनारों पर रखी जा सके।स्टार/प्लीट (मकड़ी) पिंजरों को वेल्डेड तार से या स्टार पाइप निर्माण से भी बनाया जा सकता है।
2. डेटाशीट
| अंदाज | स्टार केज / प्लीट केज / स्पाइडर केज | ||
| प्लीट्स नं। | 8 प्लीट्स | ||
| सामग्री | स्टेनलेस स्टील 304 316 | ||
| व्यास | १२० | मिमी | |
| लंबवत तार | संख्या | 16 | पीसी |
| मोटाई | 4 | मिमी | |
| मकड़ी | प्रकार | वायर |  |
| मोटाई | 4 | मिमी | |
| दूरी | 150-250 | मिमी | |
| लंबाई | टीबीडी | मिमी | |
| संरचना | एक खंड | ||
| जुड़ने का तरीका | नहीं | ||
| शीर्ष कैप | प्रकार | वेल्ड यू आकार शीर्ष टोपी | |
| आकार | १२०/१६० | मिमी | |
| मोटाई | 1-1.2 | मिमी | |
| ठीक कर | पिंजरे में वेल्ड | ||
| वेंचुरी | आकार | नहीं | मिमी |
| मोटाई | 1 | मिमी | |
| ठीक कर | शीर्ष टोपी के लिए वेल्ड | ||
| निचला कैप | प्रकार | वायर बेंट इनवर्डर | |
| आकार | १२० | मिमी | |
| मोटाई | नहीं | मिमी | |
| ठीक कर | नहीं | ||
| परिष्करण | प्रकार | नहीं | |
| मोटाई | नहीं | उम | |
| रंग | मूल धातु रंग | ||
| पैक | स्टील का टोकरा | ||
3. एफ़ायदा
स्टार फिल्टर बैग फिल्टर सतह का विस्तार करते हैं, सामान्य दौर वाले की तुलना में बढ़ते फिल्टर क्षेत्र नीचे हैं,
फ़िल्टर क्षेत्र बढ़ रहा है (%)
| फिल्टर सतह | डायनामटर मिमी | बैग की लंबाई | |||||
| 1m | 2m | 3मी | 4m | 5m | 6 | ||
| 8 प्लीट्स | १२० | 38.64 | 55.97 | 61.75 | 64.64 | 66.37 | 67.52 |
| 130 | 42.09 | 59.85 | 65.77 | 68.73 | 70.50 | ७१.६९ | |
| १५० | 54.06 | 73.31 | 79.73 | 82.94 | ८४.८७ | ८६.१५ | |
| 160 | 73.57 | 95.26 | १०२.४९ | 106.11 | 108.28 | 109.73 | |
| १२ प्लीट्स | १२० | 70.91 | ९२.२८ | 99.40 | १०२.९६ | १०५.१० | 106.52 |
| 130 | 74.82 | 96.67 | १०३.९५ | १०७.५९ | 109.78 | १११.२४ | |
| १५० | 72.23 | ९३.७६ | 100.93 | 104.52 | 106.68 | 108.11 | |
इसलिए
• लंबा बैग सेवा जीवन
• उत्पादन क्षमता बढ़ाने के लिए मौजूदा धूल संग्रहकर्ताओं की हवा की मात्रा बढ़ाएं
• कम उत्सर्जन
• ऊर्जा की खपत कम करें
• संचालन लागत कम करें
• दबाव कम करें
• कम नाड़ी जेट दबाव और आवृत्ति
• छोटा बैग हाउस और बिल्डिंग एरिया
• फ़िल्टर वेग कम करें
4. कुछ एंड्यूसर
हमारे स्टार केज दुनिया भर में उपयोग किए जाते हैं, हमारे लगभग 400 हजार स्टार केज हर रोज चल रहे हैं, जैसे कि किटमैट स्मेल्टर मॉडर्नाइजेशन प्रोजेक्ट (रियो टिंटो इंक, कनाडा), एल्युमिनेरी डी बाई कॉमू (अल्कोआ एलटीई / लिमिटेड, कनाडा), दुबई एल्युमिनियम कंपनी लिमिटेड ( एल्स्टॉम, दुबई, ईजीए), नॉर्डुरल सेंचुरी एल्युमिनियम (आइसलैंड), ट्रिमेट एल्युमिनियम एसई (जर्मन) इत्यादि।
